Jakie są elementy oświetlenia?

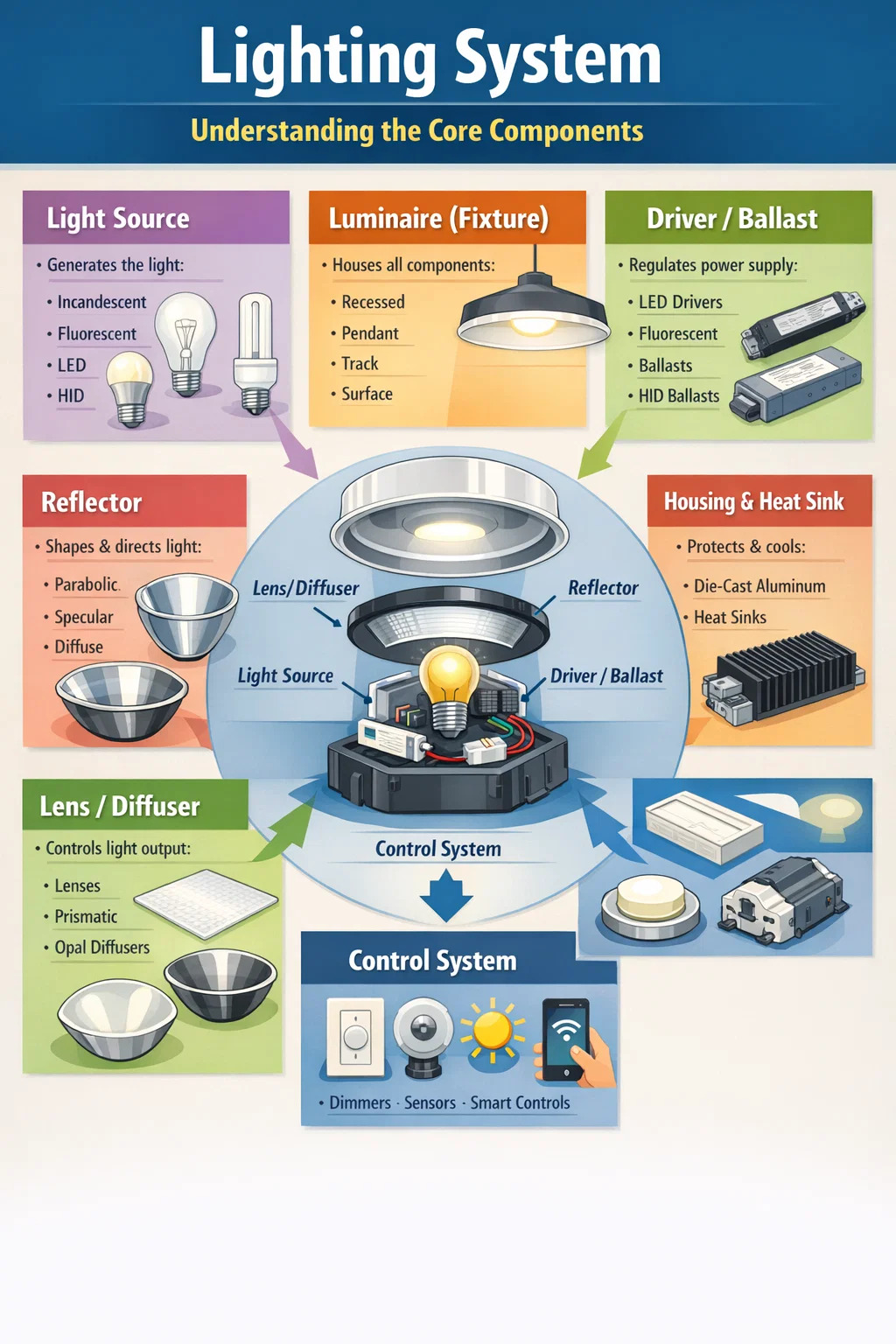

Oświetlenie to nie tylko oświetlenie — to starannie zaprojektowany system składający się z odrębnych, współzależnych komponentów. Podstawowe elementy oświetlenia obejmują źródło światła, oprawę (oprawę), statecznik lub sterownik, odbłyśnik, soczewkę lub dyfuzor, obudowę i system sterowania. Każda część odgrywa określoną rolę w określaniu, w jaki sposób światło jest wytwarzane, kształtowane, rozprowadzane i zarządzane. Niezależnie od tego, czy projektujesz plan oświetlenia domu, konfigurujesz przestrzeń komercyjną, czy rozwiązujesz problemy z istniejącą instalacją, zrozumienie tych części daje zdecydowaną przewagę.

Źródło światła: tam, gdzie wszystko się zaczyna

Źródło światła to element, który faktycznie wytwarza światło. Jest to najbardziej rozpoznawalna część każdego systemu oświetleniowego, a technologia, która się za nią kryje, zmieniła się radykalnie w ciągu ostatnich kilku dekad.

Żarówki żarowe

Tradycyjna lampa żarowa działa na zasadzie przepuszczania prądu elektrycznego przez żarnik wolframowy, aż się zaświeci. Żarówki te mają współczynnik oddawania barw (CRI) wynoszący 100, co oznacza, że ​​kolory w świetle żarowym wyglądają dokładnie tak, jak w naturalnym świetle słonecznym. Jednakże, żarówki żarowe przekształcają tylko około 10% energii w światło widzialne , a pozostałe 90% jest tracone w postaci ciepła. Są one w dużej mierze wycofywane na rzecz bardziej wydajnych technologii.

Lampy fluorescencyjne

Lampy fluorescencyjne działają na zasadzie wzbudzania par rtęci, które wytwarzają światło ultrafioletowe, które następnie aktywuje powłokę fosforową, emitując światło widzialne. Są znacznie bardziej wydajne niż lampy żarowe — świetlówka T8 o mocy 32 W wytwarza mniej więcej taki sam strumień świetlny jak żarówka o mocy 75 W. Typowe zastosowania obejmują biura, szkoły i przestrzenie komercyjne. Kompaktowe lampy fluorescencyjne (CFL) wprowadziły tę technologię do zastosowań mieszkaniowych.

Źródła LED (diody elektroluminescencyjne).

Technologia LED jest obecnie dominującym źródłem światła w praktycznie wszystkich zastosowaniach. Diody LED mogą osiągać skuteczność świetlną przekraczającą 200 lumenów na wat w porównaniu do około 15 lm/W w przypadku żarówek. Mają żywotność od 25 000 do 100 000 godzin, nie zawierają rtęci i są dostępne w szerokim zakresie temperatur barwowych od ciepłych 2700 K do światła dziennego 6500 K. Standardowa żarówka LED zastępująca żarówkę o mocy 60 W zwykle zużywa tylko 8–10 watów.

Źródła wyładowań o dużej intensywności (HID).

Do lamp HID zaliczają się lampy metalohalogenkowe, wysokoprężne lampy sodowe (HPS) i lampy rtęciowe. Są one stosowane głównie w środowiskach zewnętrznych i przemysłowych, gdzie wymagana jest duża moc światła na dużych obszarach. Na przykład lampa metalohalogenkowa o mocy 400 W może wytwarzać około 36 000 lumenów. Źródła HID wymagają kilkuminutowego okresu rozgrzewania przed osiągnięciem pełnej jasności.

Oprawa: obudowa wszystkich Części oświetleniowe Razem

Oprawa — powszechnie nazywana oprawą oświetleniową — to kompletna jednostka mieszcząca i podtrzymująca źródło światła wraz ze wszystkimi powiązanymi komponentami. Konstrukcja oprawy ma bezpośredni wpływ zarówno na estetykę, jak i funkcjonalność instalacji oświetleniowej.

Oprawy są klasyfikowane według sposobu montażu, sposobu rozsyłu światła i planowanego środowiska. Typowe typy montażu obejmują:

• Oprawy wpuszczane — instalowane w sufitach lub ścianach, aby uzyskać równy, niskoprofilowy wygląd
• Oprawy natynkowe — mocowane bezpośrednio do powierzchni, bez wgłębień
• Oprawy wiszące — zawieszone na suficie za pomocą sznurka, pręta lub łańcucha
• Oprawy oświetleniowe toru — zamontowany na zelektryfikowanym torze, umożliwiającym zmianę położenia
• Oprawy montowane na słupie lub na słupie — używane na zewnątrz do oświetlenia obszaru

Korpus oprawy zapewnia również mechaniczną ochronę lampy i podzespołów elektrycznych, a w środowiskach zewnętrznych lub przemysłowych stopień ochrony IP (ochrona przed wnikaniem) określa stopień odporności oprawy na kurz i wilgoć. Na przykład oprawa o stopniu ochrony IP65 jest całkowicie pyłoszczelna i zabezpieczona przed strumieniami wody, dzięki czemu nadaje się do zastosowań zewnętrznych.

Stateczniki i sterowniki: komponenty zarządzania energią

Nie wszystkie źródła światła można podłączyć bezpośrednio do standardowego źródła zasilania. Wiele z nich wymaga urządzenia regulującego prąd elektryczny płynący do lampy. Urządzeniami tymi są statecznik (dla świetlówek i lamp HID) oraz sterownik (dla diod LED).

Stateczniki do lamp fluorescencyjnych i HID

Statecznik ogranicza i reguluje prąd w obwodach fluorescencyjnych i HID. Bez niego lampy te pobierałyby coraz większy prąd, aż do awarii. Stateczniki magnetyczne były standardem przez dziesięciolecia, ale stateczniki elektroniczne w dużej mierze je zastąpiły ze względu na ich wyższą wydajność, zmniejszone migotanie i cichą pracę. Stateczniki elektroniczne do świetlówek T8 zwykle działają przy częstotliwościach 20 000 Hz lub wyższych, całkowicie eliminując migotanie 100/120 Hz związane z typami magnetycznymi.

Sterowniki LED

Sterownik LED przekształca napięcie sieciowe prądu przemiennego na napięcie i prąd stały wymagane przez diody LED. Diody LED są bardzo wrażliwe na wahania prądu — nawet niewielkie przetężenie może znacznie skrócić żywotność lub spowodować natychmiastową awarię. Najpopularniejszym typem są sterowniki stałoprądowe, dostarczające stały prąd (zwykle 350 mA, 700 mA lub 1050 mA) niezależnie od zmian napięcia. Sterowniki stałonapięciowe dostarczają stałe napięcie (zwykle 12 V lub 24 V DC) i są używane w zastosowaniach takich jak oświetlenie taśm LED. Sterowniki z możliwością ściemniania umożliwiają integrację z systemami sterowania ściemnianiem, co jest cechą krytyczną w wielu nowoczesnych instalacjach.

Odbłyśniki: kierowanie i kształtowanie strumienia świetlnego

Samo źródło światła emituje światło we wszystkich kierunkach. Odbłyśniki przekierowują i skupiają światło w kierunku obszaru docelowego, radykalnie zwiększając użyteczną moc świetlną i poprawiając wydajność. Geometria i wykończenie powierzchni odbłyśnika determinują rozkład światła.

Typowe kształty reflektorów obejmują:

• Odbłyśniki paraboliczne — wytwarzają wąską, równoległą wiązkę światła, idealną do reflektorów i naświetlaczy
• Odbłyśniki eliptyczne — skupiają światło w punkcie ogniskowym, stosowane w oświetleniu teatralnym i wystawowym
• Odbłyśniki lustrzane (lustrzane). — wytwarzają ostre, zdefiniowane wiązki o wysokiej wydajności, ale potencjalnie olśniewające
• Odbłyśniki matowe lub rozproszone — szerzej rozpraszają światło, redukując ostre cienie

Materiały odblaskowe obejmują polerowane aluminium (współczynnik odbicia 85–95%), aluminium powlekane srebrem (współczynnik odbicia do 98%) i powierzchnie malowane na biało (współczynnik odbicia około 70–85%). Wybór materiału wpływa zarówno na ilość, jak i jakość odbitego światła.

Soczewki i dyfuzory: kontrola jakości i dystrybucji światła

Soczewki i dyfuzory to elementy optyczne umieszczone przed źródłem światła w celu modyfikacji sposobu, w jaki światło wychodzi z oprawy. Pełnią zarówno funkcję praktyczną, jak i estetyczną.

Soczewki

Soczewki załamują światło, zmieniając jego kierunek i kąt świecenia. Soczewki Fresnela, powszechnie stosowane w oświetleniu teatralnym i filmowym, wykorzystują koncentryczne pierścienie, aby wytworzyć wiązkę o miękkich krawędziach, pozostając jednocześnie lekkie i cienkie. Soczewki pryzmatyczne, często stosowane w trofeach biurowych i oprawach przemysłowych, kierują światło skierowane w dół do szerszego rozsyłu, poprawiając równomierność w przestrzeni roboczej. Soczewki kształtujące wiązkę do modułów LED umożliwiają precyzyjną kontrolę kąta świecenia od wąskiego od 10° do nawet 120°.

Dyfuzory

Dyfuzory rozpraszają światło, redukując odblaski i tworząc bardziej miękkie, równomierne oświetlenie. Najpopularniejsze są dyfuzory opalowe (mlecznobiałe), które zapewniają jednolity, nieoślepiający wygląd. Dyfuzory pryzmatyczne zapewniają większą transmisję światła niż typy opalowe, jednocześnie ograniczając bezpośredni widok źródła światła. Dyfuzory mikropryzmatyczne to udoskonalona wersja, która przepuszcza do 92% światła, jednocześnie skutecznie ukrywając lampę. W lampach panelowych LED dyfuzory odgrywają kluczową rolę w maskowaniu poszczególnych punktów LED i tworzeniu gładkiej, jednolitej powierzchni.

System gospodarki mieszkaniowej i cieplnej

Obudowa oprawy oświetleniowej chroni elementy wewnętrzne przed uszkodzeniami fizycznymi i czynnikami środowiskowymi. Jednak szczególnie w oświetleniu LED obudowa spełnia również kluczową funkcję zarządzania ciepłem. Ciepło jest głównym wrogiem wydajności i trwałości diod LED.

Temperatura złącza LED – temperatura samego półprzewodnika – bezpośrednio wpływa na strumień świetlny i żywotność. Na każde 10°C wzrostu temperatury złącza powyżej wartości maksymalnej, żywotność diody LED może zostać zmniejszona o około 50%. Skuteczne strategie zarządzania ciepłem obejmują:

• Radiatory — aluminiowe lamele lub płytki, które przewodzą i odprowadzają ciepło z diody LED
• Materiały interfejsu termicznego (TIM) — pasty lub podkładki termoprzewodzące umieszczane pomiędzy diodą LED a radiatorem
• PCB z rdzeniem metalowym (MCPCB) — płytki drukowane z warstwą bazową z aluminium lub miedzi, która szybko rozprowadza ciepło
• Aktywne wentylatory chłodzące — stosowane w zastosowaniach wymagających bardzo dużej mocy, gdzie chłodzenie pasywne jest niewystarczające

Materiał obudowy również ma znaczenie. Odlewane ciśnieniowo aluminium jest szeroko stosowane ze względu na doskonałą przewodność cieplną (około 96–230 W/m·K w zależności od stopu), trwałość i stosunkowo niską wagę. Poliwęglan i inne tworzywa sztuczne są stosowane w zastosowaniach o niższej mocy, gdzie wymagania termiczne są minimalne.

Systemy sterowania oświetleniem: zarządzanie tym, kiedy i jak działa światło

Systemy sterowania stanowią coraz ważniejszy element współczesnego oświetlenia. Decydują o tym, kiedy światła się włączają i wyłączają, z jaką intensywnością działają i jak reagują na warunki otoczenia lub działania użytkownika. Efektywne sterowanie oświetleniem może zmniejszyć zużycie energii poprzez 30% do 60% w porównaniu z systemami niekontrolowanymi.

Ściemniacze

Ściemniacze zmniejszają napięcie lub prąd dostarczany do lampy, aby obniżyć jej moc wyjściową. W przypadku systemów LED najpopularniejszymi typami są ściemniacze z odcięciem fazy (ściemniacze TRIAC) i ściemniacze analogowe 0–10 V. Istotne jest dopasowanie typu ściemniacza do specyfikacji sterownika LED, ponieważ niekompatybilne kombinacje skutkują migotaniem, ograniczonym zakresem ściemniania lub awarią lampy. Wysokiej jakości system przyciemniania diod LED powinien umożliwiać płynne przyciemnianie od 100% do co najmniej 1% bez widocznego migotania i szumu.

Czujniki obecności i ruchu

Czujniki obecności automatycznie włączają oświetlenie po wykryciu obecności i wyłączają po określonym czasie bezczynności. Pasywne czujniki podczerwieni (PIR) wykrywają zmiany w promieniowaniu podczerwonym powodowanym przez poruszające się ciepłe ciała. Czujniki ultradźwiękowe wykrywają ruch poprzez odbicie fali dźwiękowej, dzięki czemu są skuteczne w przestrzeniach z przeszkodami. Czujniki wykorzystujące podwójną technologię łączą obie metody w celu uzyskania większej dokładności. W biurach komercyjnych same czujniki obecności zwykle zmniejszają zużycie energii oświetleniowej o 25–50%.

Systemy pozyskiwania światła dziennego

Systemy te wykorzystują fotoczujniki do pomiaru poziomu światła dziennego w otoczeniu i automatycznie przyciemniają lub wyłączają oświetlenie elektryczne, gdy naturalne światło jest wystarczające. W południowej strefie obwodowej budynku komercyjnego wykorzystanie światła dziennego może zmniejszyć zużycie energii na oświetlenie o 40–70% w ciągu dnia.

Inteligentne i sieciowe sterowanie oświetleniem

Nowoczesne inteligentne systemy oświetleniowe umożliwiają zdalne programowanie, monitorowanie i regulację poszczególnych opraw lub grup. Protokoły takie jak DALI (Digital Addressable Lighting Interface), DMX512 (używany w oświetleniu rozrywkowym), Zigbee i Bluetooth Mesh umożliwiają zaawansowane zarządzanie scenami i raportowanie zużycia energii. W dużych instalacjach komercyjnych systemy te dostarczają szczegółowych danych na temat wzorców użytkowania, umożliwiając ciągłą optymalizację.

Okablowanie i komponenty elektryczne

Za każdą instalacją oświetleniową znajduje się infrastruktura elektryczna obejmująca okablowanie, skrzynki przyłączeniowe, wyłączniki automatyczne i transformatory. Nie zawsze są one widoczne, ale ich specyfikacja bezpośrednio wpływa na bezpieczeństwo i wydajność.

Niskonapięciowe systemy LED, zwłaszcza te zasilane napięciem stałym 12 V lub 24 V, wymagają odpowiedniego transformatora lub zasilacza, aby obniżyć napięcie sieciowe. Przekrój drutu musi być odpowiednio dobrany, aby wytrzymać obciążenie prądowe bez nadmiernego spadku napięcia. Na przykład w systemie LED 24 V i obciążeniu 50 W w odległości 10 metrów użycie przewodu o zbyt małym przekroju (np. 0,5 mm²) może spowodować spadek napięcia o ponad 2 V, wyraźnie zmniejszając jasność diod LED i potencjalnie powodując niespójność kolorów.

Ochrona obwodów w postaci bezpieczników lub wyłączników automatycznych zapobiega uszkodzeniom spowodowanym przeciążeniami lub zwarciami. W mokrych lub wilgotnych miejscach wymagane są wyłączniki różnicowoprądowe (GFCI), aby zapobiec porażeniu prądem.

Porównanie kluczowych części oświetlenia: przegląd referencyjny

Temperatura barwowa i oddawanie barw: wskaźniki wydajności definiujące jakość światła

Temperatura barwowa i współczynnik oddawania barw (CRI) nie są elementami fizycznymi w tym samym sensie, ale to podstawowe parametry powiązane ze źródłem światła, które określają, jak przestrzeń wygląda i czuje się w danym systemie oświetlenia.

Temperatura barwowa (CCT)

Mierzona w Kelwinach (K) temperatura barwowa opisuje pozorne ciepło lub chłód białego światła. Ciepły biały (2700K–3000K) tworzy przytulną, relaksującą atmosferę odpowiednią do sypialni i restauracji. Neutralna biel (3500K–4000K) jest powszechny w biurach i sklepach. Chłodne światło dzienne (5000–6500 K) wspomaga czujność i jest stosowany w środowiskach wymagających dużej liczby zadań, takich jak laboratoria lub warsztaty. Niewłaściwa temperatura barwowa dla danego zastosowania może sprawić, że pomieszczenia będą wydawać się niemiłe lub zmniejszyć produktywność.

Wskaźnik oddawania barw (CRI)

CRI mierzy, jak dokładnie źródło światła oddaje kolory w porównaniu z referencyjnym źródłem światła, w skali od 0 do 100. CRI wynoszący 80 uważa się za minimum akceptowalne w większości zastosowań komercyjnych, natomiast CRI 90 jest zalecany do zastosowań w handlu detalicznym, galeriach, placówkach medycznych i wszędzie tam, gdzie dokładność kolorów ma kluczowe znaczenie. Dostępne są diody LED o wysokim CRI, ale zazwyczaj są one droższe i czasami mają nieco niższą wydajność niż ich odpowiedniki o niższym CRI.

Jak części oświetlenia współpracują ze sobą w kompletnym systemie

Zrozumienie poszczególnych elementów jest cenne, ale rzeczywista wydajność instalacji oświetleniowej zależy od tego, jak dobrze te części ze sobą współpracują. Wysokiej jakości chip LED w połączeniu ze źle zaprojektowanym sterownikiem będzie działał gorzej. Dobrze dobrany reflektor w połączeniu z niewłaściwie dobraną soczewką może powodować niepożądane artefakty. Nawet najlepsza oprawa daje słabe rezultaty, jeśli system sterowania jest niekompatybilny lub zarządzanie ciepłem jest niewystarczające.

Rozważmy na przykład detaliczny sklep odzieżowy. Celem jest nadanie ubraniom żywego i atrakcyjnego wyglądu. Idealny system może obejmować:

1. Źródło LED o wysokim współczynniku CRI (CRI 95) i temperaturze 3000 K, które wiernie oddaje kolory tkanin i zapewnia ciepły, zachęcający ton
2. Odbłyśnik o kącie rozsyłu światła 25–35° umożliwiający skupienie światła na ekspozycjach towarów bez rozlewania się na ściany
3. Sterownik LED na prąd stały z możliwością ściemniania w zakresie 0–10 V, umożliwiający regulację nastroju w ciągu dnia
4. Oprawa szynowa montowana na rastrze sufitowym, zapewniająca elastyczność zmiany położenia w przypadku zmiany układu towarów
5. Czujnik wykorzystania światła dziennego w pobliżu witryn sklepowych, pozwalający zmniejszyć zużycie energii, gdy naturalne światło jest wystarczające

Każdy komponent został wybrany tak, aby odpowiadał ogólnym założeniom projektu. Zmiana któregokolwiek z nich — powiedzmy zastąpienie źródła CRI 80 w celu obniżenia kosztów — pogarsza wynik końcowy w sposób, który wpływa na doświadczenie klienta i potencjalnie wyniki sprzedaży.

To myślenie systemowe odróżnia funkcjonalną instalację oświetleniową od doskonałej. Niezależnie od tego, czy określasz pojedyncze pomieszczenie, czy cały budynek, ocena każdej części oświetlenia pod kątem wymagań danej przestrzeni i potwierdzenie kompatybilności między komponentami jest podstawą dobrego projektu oświetlenia.
